מכלולי סיבים FTTH
You Yuan Optic Communication:-מחלקה ראשונה של מכלולי FTTH Fibre Assemblys
Shenzhen You Yuan Communication נלהבת לעבוד בתעשיית הטלקומוניקציה במשך 20 שנה, ומציעה בעיקר חומרים סיבים אופטיים פסיביים והתמקדות גדולה ב-Last Mile FTTX ו-FTTR Networks.
מגוון מוצרים
אנו יכולים לספק ללקוחות כבלים אופטיים פנימיים/חיצוניים, כבלי תיקון, מחברי FBT, מפצלי PLC, שקעי קיר של סיבים אופטיים, מסגרות הפצה של סיבים אופטיים-מוצבים ב-MPO, קופסאות גישה לסיבים אופטיים, מתאמי סיבים אופטיים, מנחתי סיבים אופטיים ומוצרים ואביזרים אחרים לתקשורת סיבים אופטיים.
ציוד ייצור מתקדם
המפעל שלנו בגודל 10,000 מ"ר מצויד בציוד מתקדם לייצור כבלים אופטיים וציוד בדיקה ובדיקה. אלה כוללים בודקי פרמטרים גיאומטריים של סיבים אופטיים, קליפרים לייזר, מגברים אופטיים, מכונות לבדיקת מתיחה אופקית, תאי בדיקה בטמפרטורה גבוהה ונמוכה, ספסלי בדיקה ארוכים, מכשירי בדיקת חדירת מים וכו'.
ניסיון עשיר בשוק
מוצרי הסיבים האופטיים והאביזרים האופטיים שלנו נמכרים בכל רחבי העולם, כגון אפריקה, דרום מזרח אסיה, אמריקה ואזורים אחרים. המשימה שלנו היא לספק ללקוחות-מוצרים ושירותים באיכות גבוהה בזמן הנכון ובמחיר הנכון כדי לעזור להם להגדיל את נתח השוק שלהם.
אישורים בינלאומיים מרובים
החברה שלנו השיגה ISO 9001, CE, ROHS, CPR ואישורים בינלאומיים אחרים. הניהול המתקדם שלנו, בקרת האיכות הקפדנית וחוזק בדיקות המוצרים שלנו יוצרים מפרטי ייצור ותכונות ברמה-עולמית תוך שמירה על מחירים תחרותיים.
-
![מחבר מהיר SC APC (הרכבת שדה במצב יחיד)]()
מחבר מהיר SC APC (הרכבת שדה במצב יחיד)מחבר מהיר SC APC, מכלול שדה סיב אופטי מכלול קר עבור כבל טיפה שטוח FTTH בגודל 2.0×3.0 מ"מ. אין צורך במחבר היתוך, אובדן הכנסה נמוך, ניתן לשימוש חוזר עבור בניית רשת אופטית FTTH, CATV ו-FTTX.יותר -
![מחבר סיבים עמיד למים מסוג OptiTap Mini SC IP68]()
מחבר סיבים עמיד למים מסוג OptiTap Mini SC IP68מחבר סיב אופטי עמיד למים IP68 בעל ביצועים גבוהים, תואם באופן מלא לממשק הסטנדרטי של Corning OptiTap, מחבר Mini SC מוקשח חיצוני עבור כבל אוויר FTTH/FTTA, עיצוב נעילת כידון עמיד בפני UV, אובדן הכנסה...יותר -
![תיבת חיבור סיבים מקורה 2 ליבות, כיסוי שקוף FTTH סיבים תיבת סיום]()
תיבת חיבור סיבים מקורה 2 ליבות, כיסוי שקוף FTTH סיבים תיב...תיבת שחבור סיבים מקורה לקיר לרשת FTTH. מגש מובנה-לפיתול סיבים, כיסוי שקוף עמיד בפני אבק, גודל קומפקטי, חיבור קל של סיבים וניהול כבלים עבור חיווט תקשורת ביתי, משרדי.יותר -
![תקן האיחוד האירופי 80x80 מ"מ FTTH סיבים אופטיים לשקע קיר]()
תקן האיחוד האירופי 80x80 מ"מ FTTH סיבים אופטיים לשקע קירקופסת מסוף סיבים מקצועית זו- תוכננה במיוחד עבור התקן האירופאי 80x80 מ"מ. הוא עוצב עבור פריסת FTTH ו-FTTR בנפח גדול-, וכולל עיצוב משטח חזק- עם ניהול כבלים משולב כדי להגן על סיבים שבירים במהלך...יותר -
![מארז חיצוני עמיד למים IP68]()
מארז חיצוני עמיד למים IP68מארז הגנת הווידאו הוא פתרון דיור חיצוני מוקשח וקומפקטי שנועד לספק הגנה מעולה לציוד רשת פעיל. עוצב עבור אמינות בתנאי סביבה קשים, מארז זה שומר על תשתית קריטית כגון מתגי רשת, ממירי מדיה, ספקי כוח...יותר -
![שרוול מופל מתכתי]()
שרוול מופל מתכתיהמשכיות חלקה, הגנה בלתי מתפשרת. אל תיתן לצומת חלש לסכן את כל ההתקנה שלך. שרוול ה- Metal Duct Muffle Sleeve (DT-MDMS) פועל כגשר הבלתי נראה המושלם, וממיר באופן מיידי שני חלקי צינור נפרדים ליחידה אחת...יותר -
![מפרק הרחבת צינור מתכת]()
מפרק הרחבת צינור מתכתהרחבת צינור מתכת: תן לתא המטען שלך לנשום לחץ תרמי יכול לחסום גזעים קשיחים. הרחבת צינור המתכת (סדרה: DT-MDDE) פועלת כ"מפרק החלקה" כדי לספוג את התנועה הזו, למנוע נזק ולהבטיח שההתקנה שלך תימשך. תן...יותר -
![חיבור קצה צינור מתכת]()
חיבור קצה צינור מתכתמתאם מתכת צינור מתכת (DT-MDEF) הוא מכסה עמיד, מצופה אבקה-, שנועד לאטום בבטחה גזעים מתכת בגודל 16x16 מ"מ ו-30x26 מ"מ. זה מבטל קצוות חדים, מגן על כבלים ומבטיח גימור נקי ומקצועי לכל התקנת חיווט.יותר -
![Metal Duct Flatcorner 90 מעלות]()
Metal Duct Flatcorner 90 מעלותMetal Duct Flatcorner 90 מעלות הוא אביזר מהונדס-בדיוק עבור מערכות גזע מתכת, זמין במידות 16x16 מ"מ ו-30x26 מ"מ. עשוי מפלדה מגולוונת-עמידה בציפוי אבקה, הוא מבטיח גימור חלק וחזק. עיצוב הכיפוף השטוח...יותר -
![צינור כבלים כולל כיסוי 1400 מ"מ 16x16]()
צינור כבלים כולל כיסוי 1400 מ"מ 16x16עוצב עבור ארגון חשמלי מעולה, מתכת כבלים מתכת כבדה זה מספק הגנה חזקה לחיווט בסביבות תעשייתיות ומסחריות. מיוצר מפלדה איכותית-בצורה מוקדמת ומסיים עם ציפוי אבקת פוליאסטר עמיד, הוא מציע עמידות בפני...יותר -
![טרום-מחובר שקוף כפול-Face Tape Fiber Pigtail]()
טרום-מחובר שקוף כפול-Face Tape Fiber Pigtailצמת סיבים דביקים-שקופים ובלתי נראה זה תוכנן במיוחד עבור רשתות FTTH/FTTR בתוך הבית. מאמץ G657 B3 בנד-סיב יחיד-לא רגיש, תומך בהתקנה של כלי-ללא מקדחה-וללא מקדחה וידידותית לקיר על ידי קילוף סרט...יותר -
![כבל תיקון סיב אופטי שקוף להדבקה עצמית]()
כבל תיקון סיב אופטי שקוף להדבקה עצמיתחוט מדבק סיבים בלתי נראה-עצמי עם דבק 3M. ללא קידוח, התקנה ללא-כלים עבור FTTH/FTTR. שקיפות גבוהה וגמישות. מחיר ישיר במפעל.יותר
כבלי תיקון-SC במצב יחיד- ורב-מצב פנימי הם רכיבים חיוניים במערכות כבלים מודרניות ברשת. כבלי תיקון סיבים אופטיים אלה לא רק מתוכננים לביצועים אופטימליים אלא גם עומדים בתקני RoHS, המשקפים את המחויבות שלהם לפרקטיקות ידידותיות לסביבה.
מבוא קצר למכלולי סיבים FTTH
מכלולי סיבים FTTH מתוכננים לחבר את נקודת הגישה לסיבים (חור יד, הדום או אנטנה) ל-ONT בבית ברשת FTTH. הם תוכננו במיוחד כדי לפשט ולהאיץ את ההתקנה של כבלי סיבים אופטיים בתוך SDU (יחידות דיור בודדות) ו-MDU (Multi-Dwelling Units). על ידי שימוש בפתרון זה, מפעילים יכולים להוריד את המיומנויות הנדרשות-של טכנאי השטח שלהם ולצמצם את משך הזמן שלוקח לחבר מנוי לרשת. מכלולים אלה עשויים להיות חוטי תיקון סיבים אופטיים, צמות סיבים אופטיות, מחברי סיבים אופטיים וסוגים רבים אחרים של מוצרים.
סוגים ויתרונות של מכלולי סיבים FTTH
מכלולי FTTH נפוצים כוללים את הסוגים הבאים.
כבל תיקון סיבים
כבלי תיקון סיבים מתייחסים לכבלי סיבים אופטיים עם מחברים בשני הקצוות ושכבת הגנה עבה. הוא משמש בעיקר ביישומים כגון מערכות תקשורת סיבים אופטיים, רשתות גישה לסיבים אופטיים, רשתות העברת נתונים בסיבים אופטיים ורשתות מקומיות. ניתן להשתמש בו ברשת טלוויזיה בכבלים, רשתות תקשורת, רשתות סיבים אופטיים למחשבים וציוד בדיקה אופטי.
סוגי חוטי תיקון סיבים אופטיים נפוצים
כבל תיקון ST ל-ST
ST to ST Patch Cord תכונה OFNR (מדורג-עלייה) ומחברים מסוג ST-. פרוסים קרמיים מספקים יישור מדויק, ובדיקות פונקציונליות קפדניות שלהם מבטיחות ביצועי כבל מיטביים. הם משמשים לחיבור לוחות תיקון וציוד רשת המשתמשים במחברים מסוג ST-ודורשים כבלים במצב יחיד-9/125. המחברים שלו מלוטשים למחשב.
כבל תיקון FC ל-FC
FC ל-FC Patch Cord הוא כבל סיב אופטי רב-מצב או יחיד-עם מחברים בשני הקצוות לחיבור מהיר ונוח ל-CATV, מתגים אופטיים או ציוד תקשורת אחר. שכבת האבטחה העבה שלו מאפשרת חיבור של משדרים אופטיים, מקלטים ותיבות מסוף.
כבל תיקון LC ל-LC
כבלי תיקון LC ל-LC חיוניים לפריסות מרכז נתונים ורשת, ומספקים את החיבורים הדרושים בין התקני סיבים אופטיים. מכלולי כבלים LC מספקים פתרון קל להתקנה ותחזוקה של כבלי סיבים אופטיים ביישומים בצפיפות גבוהה-. קל לשנות או לסדר מחדש את החיווט שלך באמצעות כבלי תיקון LC מבלי להגדיר מחדש את המערכת כולה. שני הקצוות של כבלי סיב אופטי LC זהים במראה, והכיוון של כבל הסיבים האופטיים יכול רק להבחין בינו.
כבל תיקון SC ל-SC
SC to SC Patch Cords משמשים לחיבור התקני רשת לניתוב אותות. SC הוא קיצור של Standard Connector או Subscriber Connector, אחד ממחברי הכבלים הסיבים האופטיים הפופולריים ביותר בשימוש בתעשיות הרשת. ניתן להשתמש בכבלי תיקון SC לחיבור התקנים ב-Datacom ובטלקום; ביישומי GPON, EPON, GBIC ו-MADI.
כבל תיקון SC ל-LC
SC to LC Patch Cord היא המרה מסוג מחבר גדול יותר לסוג קטן יותר, חיבור התקן עם מחבר קטן (SC) להתקן עם מחבר בגודל גדול יותר (LC ). הוא יכול לחבר כל מכשיר עם מחבר סיב אופטי- יחיד לחיבור מצב רב-. מחברי SC מתאימים בדרך כלל לקצה המשדר של הקו, ואילו מחברי LC מתאימים לקצה המקבל. כפי שהשם מרמז, למחברי LC יש פרופיל קטן יותר מ-SC והם משמשים בדרך כלל ביישומים בצפיפות- גבוהה כגון מרכזי נתונים וטלקום.
SC to FC Patch Cord
SC to FC Patch Cord הוא הכבל עם המחבר בקצה אחד ומחבר בקצה השני. המחברים מיועדים לכבלי סיבים אופטיים. כבלים אלו מספקים את החיבור בין מקלטי משדר לציוד סיבים אופטיים. הם מורכבים מנדן פלסטיק דק מעל ליבת זכוכית או סיבי פלסטיק אחת. למחבר בקצה כל כבל יש בדרך כלל מגף ובורג אגודל להגנה. הם יכולים גם לחבר שני משדרים. כבלים אלה תואמים למפרטי מצב-יחיד ומצב רב-על ידי כך שיש להם מחבר SC ו-FC בקצה אחד. המחברים (SC, ST, LC) נמצאים בקצה השני.
מצב מיזוג חוטי תיקון סיבים אופטיים
כבלי תיקון סיבים אופטיים מיוחדים אלה הם כבלי תיקון מרובי מצבים דו-צדדיים עם אורך קטן של סיבים- במצב יחיד בתחילת אורך השידור. הוא נועד לפתור את הבעיה הטכנית של שימוש בציוד- במצב יחיד במפעל הכבלים הרב-מצבי הקיים. כבלי תיקון סיבים אופטיים למיזוג מצב שואפים להרחיק את המרחק של מפעל הסיבים המותקן מעבר ליישומיו המקוריים המיועדים ולשפר את איכות אות הנתונים.
היתרונות של כבלי תיקון סיבים אופטיים
לכבלי תיקון סיבים אופטיים יש שימושים רבים כמעט בכל תעשייה. חלק מהיתרונות הם:
- כבלי תיקון סיבים אופטיים מסייעים בחיבור התקני רשת עם חיבורים טוריים ומאפשרים שינויים קלים בפריסות הרשת ללא בלוקים או לוחות תיקון.
- כבלי תיקון סיבים אופטיים מחברים מערכות מחשב, צגים, מדפסות והתקני אחסון נתונים לרשתות.
- הם גם בעלי ערך לחיבור ציוד שמע כמו רמקולים, מיקרופונים ומיקסרים.
- חוטי תיקון סיבים אופטיים מועילים לעתים קרובות בעת החלפתם והם נוחים יותר או פחות יקרים מאשר תיקון מחברים פגומים בציוד.
צמת סיב הוא בדרך כלל כבל סיב אופטי עם מחבר סיב סופי-מראש האחד מהמפעל והשני חשוף. זה בדרך כלל מתאים לסיום שדה באמצעות ספייסר מכני או היתוך. בהשוואה לסיום מהיר או חיבורי אפוקסי ופוליש הממוקמים באתר השטח, המחברים המסופקים מראש מספקים חיסכון- בזמן, ביצועים מעולים ואמינות.
סוגי סיבים צמתים
לפי סוג סיבים
בדרך כלל, סיבים אופטיים של סיבים אופטיים מסווגים כסיב רב-מוד וסיב-יחיד.
- צמות מולטי-מודים מיוצרות עם כבלי סיבים מולטי-מודים בתפזורת של 62.5/125 מיקרומטר או 50/125 מיקרומטר ומסתיימים עם מחברים מולטי-מודים. עם זאת, אם נרצה לסווג אותם ביתר פירוט, נוכל לחלק אותם לצמות OM1, OM2, OM3, OM4 ו-OM5.
- צמות חד-פעמיות מיוצרות עם כבלי סיבים במצב יחיד בגודל 9/125 מיקרומטר OS1 או OS2, ומסתיימים עם מחברי מצב יחיד.
לפי סוג מחבר
- LC Fiber Pigtail. מחברי LC הם מחברי סיבים קומפקטיים לחיבורים בצפיפות- גבוהה. הם גרסה קטנה יותר ב-50% של מחבר סיבי ה-SC הישן יותר ויש להם מארז פלסטיק מרובע עם חוד קרמי בגודל 1.25 מ"מ. צמות סיבי LC מורכבות מראש- עם מחבר LC. זהו אחד הסוגים הנפוצים ביותר.
- SC Fiber Pigtail. SC, ראשי תיבות של Subscriber Connector, נקרא גם Square Connector או Standard Connector. למחבר SC יש זירקוניה ברדיוס של 2.5 מ"מ מראש או סגסוגת אל חלד. צמות סיבי SC הן צמות- שהורכבו מראש עם מחבר SC. בגלל העלות הנמוכה, אורך החיים וקלות ההתקנה, SC pigtail נמצא בשימוש נפוץ הן ביישומי P2P והן ביישומי PON.
- FC Fiber Pigtail. צמידי סיבי FC נהנים מהגוף המתכתי של מחברים אופטיים FC, בעלי מבנה מסוג-בורג ופרולים קרמיים ברמת דיוק גבוהה-. צמות סיבי FC ופריטים נלווים נמצאים בשימוש נרחב ביישומים שונים.
- ST Fiber Pigtail. צמת סיבי ST דומה לצמה FC, אך במקום חוטים, למחבר ST יש מנגנון נעילה שונה ממחברי FC. יש לו פרול עם קוטר מורחב של 2.5 מ"מ המורכב מקרמיקה (זירקוניה), סגסוגת אל חלד או פלסטיק. כתוצאה מכך, צמות ST נמצאות בשימוש נפוץ ביישומי טלקום, תעשייה, רפואה וחיישנים.
לפי סוג ממשק פולני
- PC Fiber Pigtail. PC הוא קיצור של מחבר "מגע פיזי". צמת סיבי PC עשוי עם מחבר מלוטש מגע פיזי. רוב צמות ה-Multimode מלוטשות למחשבים ונמצאים בשימוש נרחב במגזר הטלקום ובמערכות הנתונים.
- UPC Fiber Pigtail. UPC מייצג "מגע פיזי במיוחד". בניגוד לצמה של סיבי PC, צמה זה עשוי ממחבר UPC עם מגע פיזי משופר להפחתת פערי אוויר והורדת ORL עוד יותר. זהו הסוג המלוטש הנפוץ ביותר עבור צמות יחיד ורב מצבים.
- APC Fiber Pigtail. APC מייצג "מגע פיזי בזווית". זה נועד להפחית את השתקפות הגב עוד יותר. פני הקצה של המחברים הללו מלוטשים בזווית של 8 מעלות. צמות סיבי APC משמשות בדרך כלל במערכות CATV, FTTX ומערכות WDM אחרות.
לפי תנאי היישום
כמה כבלי צמה מוגדרים באופן ייחודי כדי להילחם בתנאים קשים או קיצוניים, כגון צמת סיבים משוריינים וצמת סיבים עמידים למים.
- צמת סיבים אופטיים משוריינים. עטופים במעיל חיצוני עם צינור נירוסטה או פלדה חזקה אחרת, צמות סיבים משוריינים מספקים הגנה נוספת לסיב בפנים ומגבירים את אמינות הרשת תוך צמצום נזקים מיותרים הנגרמים ממכרסמים, עבודות בנייה ומשקלם של כבלים אחרים.
- סיבים עמיד למים. מעוצב עם יחידת עמיד למים מפלדת אל חלד מחוזקת ומעיל חיצוני משוריין PE (פולי אתילן), צמת הסיבים העמיד למים הוא פתרון מצוין לסביבות קשות כמו מגדלי תקשורת, CATV וצבא. כבל הצמה העמיד למים משפר חוזק טוב, חוזק מתיחה וביצועים אמינים, ומקל על חיבורים חיצוניים.
לפי ספירת סיבים
לצמידי הסיבים הנפוצים ביותר יש ספירת סיבים אחת, כגון צמת הסימפלקס LC מורכב מסיב אחד חשוף עם מחבר LC אחד עם סיומו. עם זאת, במקרים מסוימים, ספירת הסיבים זמינה גם ב-2, 4, 6, 8, 12, 24, 48 ו-72. כל צמת סיבים צריכה להיות מקודדת בצבע- בהתאם לתקן התעשייה TIA-EIA-598-A.
היתרונות של Fiber Pigtail
ישנם יתרונות רבים לשימוש בסיבים-אופטיים, כולל.
*קלות התקנה:קל להתקנה צלילים וניתן להשתמש בהם כדי לחבר מכשירים במהירות ובקלות.
*רבגוניות: צמות זמינות במגוון סוגי מחברים ואורכים, מה שהופך אותם למתאימים למגוון רחב של יישומים.
*עֲמִידוּת:צמות עשויות מחומרים- באיכות גבוהה ותוכננו לעמוד בפני סביבות קשות.
*עלות-יעילות: צמות הן דרך חסכונית-לחיבור מכשירים ולהרחיב את טווח ההגעה של הרשת שלך.
מחבר סיבים
מחבר סיבים נקרא גם בשם סיום מכיוון שהוא מחבר שני קצוות של כבלים סיבים אופטיים. מחברים אלה מחזיקים את כבלי הסיבים האופטיים יחד בתוך החסם כדי לחבר אותם לצד השני של הכבלים. פרוסים הם חלקי קצה המחבר הכוללים את שיטת החיבור ואבטחת הסיום. חלק מהחיתולים יתחברו למתאם התאמת ויבריגו כדי להחזיק את שני החלקים יחד. אחרים משתמשים בעיצוב כידון, בעוד שחלקם נצמדים זה לזה.
סוגי מחברי סיבים
מחברי לוסנט (LC)
למחברי LC יש כמה מהחוזים הקטנים ביותר, בגודל 1 1/4 מ"מ, שהם בערך חצי מהגודל של מחבר ST. הגודל הקטנטן שלהם מכניס אותם לקטגוריית הפורמט הקטן של הפסקות. מחברים אלה פועלים היטב עבור מקלטי משדר מרובי מצבים וכבלים במצב יחיד-.
מחברים סטנדרטיים (SC)
למחברי SC יש חוד של 2 1/2 מ"מ שנכנס היטב למקומו. שימוש בתנועת דחיפה ומשיכה מאבטח את המחבר. לסוגים אלה של סיום ביצועים יש רמות גבוהות של ביצועים, אשר יחד עם ירידת מחיר מאז הצגתם, תרמו לפופולריות העצומה שלהם במספר יישומים. למעשה, יישומים רבים של מחברי ST לשעבר משתמשים כיום במחברי SC במקום זאת, מכיוון ש-SC הומצא כדי להחליף את ST גם בתקשורת טלקומוניקציה וגם בתקשורת נתונים.
מחברי ST
מחברי ST הם מהעתיקים ביותר מבין סוגי מחברי כבלי הסיבים. עד 2005, מותג מחברים קנייני זה של AT&T דורג כאחד מסיומי הסיבים הפופולריים ביותר. בעוד שפתרונות הפותרים כמה בעיות שמחברי ST קיימים החליפו את המחברים הללו, הם עדיין נשארים פופולריים. כיום, העלות שלהם נמוכה בשל גילם, מה שהופך אותם לבחירה עבור פרויקטים-מתחשבים בתקציב. העיצוב של מחברי ST הוא פרול של 2 1/2 מ"מ שיש לו חיבור בסגנון כידון- בין הסיבים באמצעות מתאם. חוזים אלה משתמשים בעיצוב עומס קפיצי- שיכול להקשות על ההתקנה, אלא אם יש לחלקים מושבים מדויקים, אם כי חריץ עם מפתחות מסייע ליישור החוזים לחיבור.
מחברי ליבת פרול (FC).
מחברי FC מדורגים כחלק מהפופולריים ביותר לשימוש עם חיבורי-מצב יחיד לפני ההשקה של מחברי LC ו-SC. אלה משתמשים במפתח, מוברג-בסוג חיסום. עם זאת, תהליך הברגה של החסם דורש זמן ומאמץ נוספים בהשוואה למחברי SC-. הבורג-בעיצוב מונע מהחיבור הפרעות, גם כאשר מישהו מושך בכבל או שלמערכת יש יישומים באזורים עם הרבה תנועה. וידאו על סיבים הוא אחד השימושים עבור סוגים אלה של מחברים בשל זרימה מתמדת של נתונים דרך הכבל ואבטחת המחבר. בדומה למחברי ST ו-SC, חיבורי FC משתמשים בפס של 2 1/2 מ"מ. עם מתאם היברידי, כל אחד יכול ליצור גשר בין סוגי המחברים הללו.
מחברים מרובי-מצבים אופטיים (MPO).
MTP הוא המותג המסחרי של מחברי MPO. מחברי MTP ו-MPO זהים, אלא שלמותג MTP יש שימוש ספציפי ליישומים בעלי ביצועים גבוהים-, בעוד ש-MPO פועל במצבים מכניים יותר. שני מחברים אלה בדרך כלל מחברים כבלי סרט עם סיבים מרובים. למחברים אלה יש שתיים עד שש שורות של 12 או 16 סיבים. מחברי MPO עם 12 סיבים בשורה יכולים לכלול שתיים עד שש שורות, כאשר שתיים הן המספר הנפוץ ביותר. למחברים שיש להם 16 סיבים בשורה אין יותר משתי שורות. חיבורים בין חוזים משתמשים בפינים ובחורים כדי להתאים את קצוות הסיב לכבל אחר או למכשיר אלקטרוני. לרוב, לסוג זה של מחברים יש יישומים בקישורים-במהירות גבוהה המשתמשים בריבוי מצבים או לקיבוץ{13}} כבלים עם סיומת מראש.
מחברי MT-RJ
כיום, מחברי MT-RJ נעלמו משימוש. עם זאת, מערכות מסוימות עדיין עשויות לדרוש מחברים אלה לצורך תיקונים. MT-RJ עובד רק עבור כבלים מרובי מצבים עם סיבים דופלקסים. שני הסיבים נכנסים לתוך החסם המתחבר לחציו המשודך עם סיכות וחורים, בדומה לסיומות MPO. קיימות גם כמה גרסאות תקע-ו-שקעים בסוג זה של מחברים.
היתרונות של מחברי סיבים
עם ההסתמכות הגוברת על-רשתות מהירות-גבוהות, תפקידם של מחברי סיבים אופטיים הופך קריטי עוד יותר. הם מאפשרים העברה מהירה, יעילה ומהימנה של נתונים, העונים על הדרישות של תעשיות שונות כגון טלקומוניקציה, שירותי בריאות, צבא ואחרים. מחברי סיבים אופטיים מאפשרים גם מדרגיות וגמישות של הרשת, ומאפשרים שדרוגים והרחבות קלים ככל שצורכי העברת הנתונים מתפתחים.

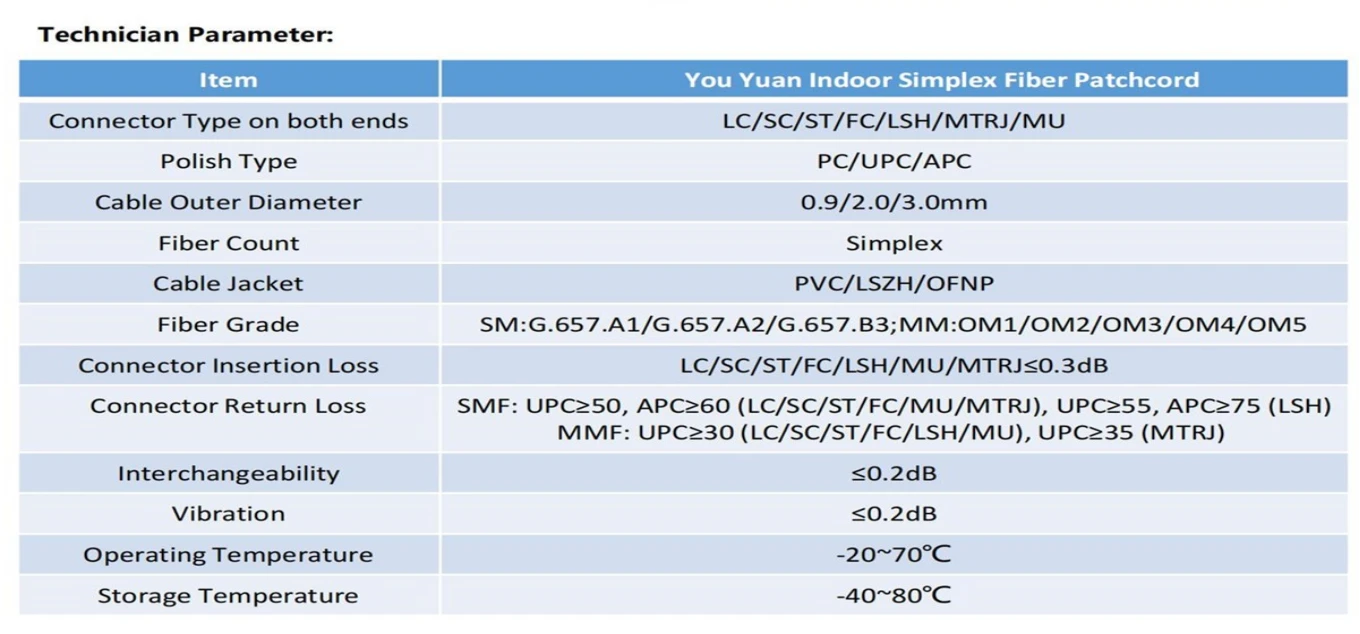

פרמטרים טכניים של מכלולי סיבים FTTH
יישומי מכלול סיבים של FTTH
למכלולי סיבי FTTH יש שימושים בתחומים הבאים
אינטרנט ורשתות מקומיות (LAN)
כבלים סיבים אופטיים מאפשרים רוחב פס גדול יותר בהשוואה לאפשרויות כבלים אחרות. שימושים נפוצים לרשת כוללים סיבים אופטיים לאספקת קישוריות לאינטרנט ו-LAN ברחבי הבניין. כבל סיב אופטי עובד טוב במיוחד למרחקים של יותר מ-90 מטר ועם חיבורי מהירות-גיגה-ביט. גם LAN וגם אינטרנט מהיר- משתמשים בכבל סיב אופטי רב-מצבי. חידושים בטכנולוגיית סיבים אופטיים, עלויות גבוהות לתחזוקת ארונות טלקום והורדת מחירי סיבים אופטיים עשויים להפוך בסופו של דבר את כל רשתות הסיבים לנורמה.
טלוויזיה אנטנה קהילתית (CATV) וטלקומוניקציה אחרת
חברות אנטנות קהילתיות וחברות טלקומוניקציה אחרות מעדיפות לעתים קרובות מכלול של כבלים סיבים אופטיים וסיבים FTTH כדי לספק את האותות שלהם בשל העלות הנמוכה יותר למרחקים ארוכים עם פחות אובדן ורוחב פס גבוה יותר בהשוואה לטכנולוגיות ישנות יותר. בנוסף, כל זוג סיבים משדר ומקלט יכול לשאת יותר אותות קול ווידאו. בהשוואה לשיטות אספקת חוטים, סיבים אופטיים יכולים להגיע פי 100 רחוק יותר ויותר מפי 1,000 מהר יותר. CATV עשוי להשתמש בכבלי סיבים אופטיים במצב יחיד- עבור רוחב הפס הגבוה יותר ואובדן נמוך יותר.
שירות טלפון דיגיטלי
טלפוניה היא מערכת נוספת הנהנית משימוש בכבל סיבים אופטיים ומכלולי סיבים FTTH. כמו CATV, יישומי טלפון דיגיטליים רבים משתמשים בכבל סיבים- יחיד. למעשה, בעולם העסקים, טלפוניה היא אחד השימושים המובילים עבור כבלים סיבים אופטיים.
רשתות שירות ציבוריות
שירותים ציבוריים, כגון חברות חשמל או מתקני טיפול במים עירוניים, משתמשים בסיבים אופטיים ובמכלולי סיבים FTTH בכמה דרכים. ייתכן שיש להם מצלמות אבטחה עם סיבים אופטיים מחוברים-במעגל סגור (CCTV) ורשת המחברת אתרים שונים כדי לספק-נתונים בזמן אמת על פעולות. חברות חשמל, למשל, זיהו את ההפרעות של ציוד הייצור וההפצה שלהן בחוטי תקשורת מסורתיים ועשו מעבר מוקדם לסיבים אופטיים. שירותי החירום בעיר משתמשים גם בסיבים אופטיים עם טלוויזיה במעגל סגור, טכנולוגיה אלחוטית ומצלמות תעבורה כדי לשלב תקשורת ושיתוף מידע בין המגיבים. בנוסף, קישוריות סיבים דרך-רשתות עירוניות יכולות להציע רוחב פס גבוה יותר כדי להכיל מספר גדול של עובדי עירייה במערכת הניגשת למידע בבת אחת.
רשת תעשייתית
כמו בחברות חשמל, גם סיבים אופטיים וסיבים FTTH משחקים תפקיד בבחירת מוצרי התקשורת המשמשים בעסקים תעשייתיים. רעשים חשמליים מהציוד עלולים לגרום לבעיות חמורות בכבל חוט לא מסוכך. אבל זה לא עושה את אותו הדבר עבור סיבים אופטיים. כאשר מתקנים תעשייתיים רבים עוברים לפעולות חכמות עם מכשירים המחוברים זה לזה ולאינטרנט דרך רשת, קישוריות אמינה היא חיונית. עבור יישומים תעשייתיים, מחברי סיבים חייבים להיות בעלי חיבורים מוצקים שאינם יכולים להתנתק בקלות, אפילו מרטט קבוע שנגרם על ידי מכונות הפועלות בקרבת מקום.
רשתות צבאיות
פעולות צבאיות זקוקות לקישוריות בכמה מהסביבות הקשות ביותר על פני כדור הארץ. שדות קרב, ספינות חיל הים, בסיסים צבאיים ומטוסים כולם צריכים להיות בעלי אמצעי חיבור. הפרעות, תנועה והתנגשות בקווי התקשורת מהווים איומים על הצבא. סיבים אופטיים ומכלולי סיבים FTTH פותרים את הבעיות הללו. בנוסף, בכלי רכב ומטוסים, זה מפחית את המשקל הנדרש לחומרת תקשורת.
שיקולים חשובים שכדאי לזכור בעת יישום רשתות FTTH
ככל שהדרישה לחיבוריות אינטרנט מהירה ואמינה יותר ממשיכה לעלות, ספקי שירותי אינטרנט רבים (ISP) פונים לרשתות Fiber-ל-ה-בית (FTTH) כדי לענות על צרכים אלה. רשתות FTTH מציעות מהירויות מדהימות ואיכות שירות גבוהה יותר בהשוואה לרשתות מסורתיות מבוססות נחושת-. התוכן הבא ידון בכמה שיקולים חשובים שספקי שירותי אינטרנט צריכים לזכור בעת הטמעת רשת FTTH.
העיצוב של רשת ה-FTTH שלך חיוני להטמעתה המוצלחת. שקול את הגורמים הבאים.
כיסוי שירות:קבע את האזורים והשכונות שבהם אתה מתכוון לספק שירותי FTTH. ערכו ניתוח יסודי של ביקוש הלקוחות והרווחיות הפוטנציאלית.
פריסת סיבים:תכנן את המסלול ואסטרטגיית הפריסה להנחת כבלי הסיבים האופטיים. קחו בחשבון גורמים כמו מרחק, שטח, תשתית קיימת ועלויות משוערות.
מיקום צמתים:מקם באופן אסטרטגי צמתי רשת כדי למקסם את הכיסוי ולמזער את השפלת האות. מטב את המרחק בין הצמתים כדי להבטיח קישוריות יעילה.
בחירת כבל סיב אופטי
בחירת הסוג הנכון של כבלי סיבים אופטיים היא חיונית כדי להבטיח חיבורים מהירים ואמינים-. שקול את הדברים הבאים.
סוג סיבים:בחר סוגי סיבים המציעים את רוחב הפס הנדרש ויכולים להתמודד עם שדרוגים עתידיים. סיבים במצב יחיד-מומלצים לחיבורי FTTH למרחקים-ארוכים.
מפרט כבל:שימו לב למפרטי הכבלים כגון רדיוס כיפוף, חוזק מתיחה וחומר המעיל. גורמים אלו משפיעים על העמידות והביצועים של הכבלים.
הגנה על סיבים:בצע אמצעים מתאימים להגנה על כבלי הסיבים מפני נזק פיזי, כגון התקנת צינורות או שימוש בשיטות פריסה אווירית.
רשת ה-FTTH שלך צריכה להיות ניתנת להרחבה כדי להתאים להתקדמות טכנולוגית עתידית ולביקוש גובר. שקול את הדברים הבאים.
ארכיטקטורה ניתנת להרחבה:הטמעת ארכיטקטורת רשת ניתנת להרחבה המאפשרת הוספה קלה של מנויים ושירותים חדשים ללא שיבושים גדולים.
הקצאת סיבי חילוף:הקצאת סיבים רזרביים במהלך הפריסה הראשונית כדי להקל על שדרוגים עתידיים ולמנוע את הצורך בשינויים נרחבים בתשתית הרשת.
תאימות ציוד:ודא שהציוד והמכשירים שלך תואמים לטכנולוגיות ולתקנים עתידיים כדי למנוע החלפות יקרות.
שמירה על איכות השירות
מתן שירות עקבי ואמין חיוני לשביעות רצון הלקוחות. שקול את הדברים הבאים.
הסכמי רמת שירות (SLAs):הגדירו בבירור את מדדי האיכות ותקני הביצועים שהלקוחות יכולים לצפות להם מרשת ה-FTTH שלכם. היצמדו ל-SLAs אלה כדי לשמור על אמון הלקוחות.
יתירות וגיבוי:הפעל אמצעי יתירות כדי למזער הפסקות שירות. יש ספקי כוח גיבוי ותשתית רשת מיותרת באזורים קריטיים.
ניטור יזום:מעקב רציף אחר ביצועי הרשת וטפל בבעיות באופן יזום כדי למזער זמן השבתה ולהבטיח אספקת שירות מיטבית.
מדריך אולטימטיבי
ש: מהו כבל סיבים אופטיים?
ש: ממה עשויים כבלי סיבים אופטיים?
ש: האם מזג אוויר קר משפיע על כבל סיבים אופטיים?
ש: מהו ממיר FTTH?
ש: איך ממיר FTTH עובד?
ש: האם יש שיקולים מרכזיים בבחירת ממיר FTTH?
ש: מהו מפצל סיבים אופטיים?
ש: כיצד לבחור מפצל סיבים אופטיים מתאים?
ש: מהם סיבים לבית?
ש: איך עובד FTTH?
ש: כיצד ניתן לקשר כראוי מקור לייזר קוהרנטי במצב יחיד לאורך ארוך של סיב רב-מוד ומקלט רב-מוד?
ש: מה דעתך על שימוש במחברי סיבים אופטיים קנייניים?
ש: האם מחבר מצב יחיד יעבוד על כבל רב מצבים-?
ש: אתה יכול בבקשה להסביר לי מה זה אובדן החזר אופטי?
ש: מהו כבל תיקון סיבים אופטיים?
ש: האם מחברי מצב יחיד עובדים על כבלים מולטי-מודים?
ש: אם מותקן לי מחבר SC ואני מגלה שמה שאני צריך הוא סוג LC, איך אני יכול לעשות?
ש: אילו סוגים של צמות סיבים יש?
כאחד מספקי מכלולי הסיבים המקצועיים ביותר בסין, אנו מוצגים על ידי מוצרים איכותיים ומחיר נמוך. אנא היה סמוך ובטוח לסיטונאי או לקנות מכלולי סיבים מוזלים למכירה כאן ולקבל הצעת מחיר מהמפעל שלנו. כמו כן, ניתן לקבל שירות מותאם אישית.
