פאנל תיקון סיבים
Shenzhen You Yuan Communication Co., Ltd, הממוקמת בשנג'ן סין. אנו נלהבים לעבוד בתעשיית הטלקומוניקציה במשך 20 שנה, בעיקר מציעים חומרים סיבים אופטיים פסיביים והתמקדות גדולה ב-Last Mile FTTX ו-FTTR Networks. לוחות תיקון סיבים הם מארזים המשמשים כמרכז הפצה לכבל סיבים. כבל סיבים בתפזורת (רב- גדילים) נכנס ללוח התיקון ואז כל גדיל סיבים מופרד לגדילים בודדים או זוגות של גדילים. גדילים בודדים אלה יתחברו לאחר מכן למכשירים אלקטרוניים שנועדו לתקשר באמצעות כבל סיבים אופטיים.
-
![פאנל תיקון סיבים 1U 48F]()
פאנל תיקון סיבים 1U 48Fפאנל 1U 48F Fibre Patch מתגאה בעיצוב יוצא דופן המשלב 48 יציאות ביחידה סטנדרטית של 19-אינץ' הניתנת להרכבה-, והכל במבנה של 1U. זה אומר שאתה יכול להתקין בנוחות 24 מתאמי SC דופלקסים או 24 מתאמי סיבים...יותר -
![פאנל תיקון סיבים 1U 24F]()
פאנל תיקון סיבים 1U 24Fמגשים הזזה: המתלים מגיעים מצוידים במגשי הזזה, המאפשרים גישה נוחה לארונות סיום סיבים ללא צורך בהוצאת לוחות מהמתלה. תכונה זו מאפשרת הגדרה מחדש מהירה ונוחה של לוחות לפי הצורך.יותר -
![פאנל תיקון סיבים 1U 96F]()
פאנל תיקון סיבים 1U 96Fפאנל 1U 96F Fibre Patch מתוכנן לספק פתרון קישוריות שאין שני לו. עם 24 מתאמי LC quad וערכות 8 x 12 צבעים כלולים, יחד עם ארבעה מגשי חיבור קומפקטיים, פאנל תיקון זה מייעל את קישוריות הסיבים האופטיים...יותר
מתלים 1U לסיבים אופטיים אלה מבית You Yuan הם רב-תכליתיים,-ידידותיים למשתמש ותוכננו לעמוד בדרישות של סיום סיבים והתקנות פאנלים אופטיים בסביבות רשת שונות.
למה לבחור בנו
ניסיון עשיר
חברתנו מחזיקה במפעל לייצור כבלים סיבים אופטיים הממוקם בשנזן, סין, ויש לה למעלה מ-30 שנות ניסיון רב בייצור כבלים סיבים אופטיים.
כושר ייצור
יש לו שטח מפעל של 10,000 מ"ר והוא מצויד בציוד מתקדם לייצור כבלים סיבים אופטיים וציוד בדיקה ובדיקה.
יישום מוצר
המוצרים שלנו נמצאים בשימוש נרחב בתרחישים הולכת ושינוי כוח, צינורות, תת-מימיים, מכרות, פנים ותרחישים אחרים של תקשורת-ארוכה ותקשורת בין- משרדית.
איכות מובטחת
החוזק שלנו של ניהול מתקדם, בקרת איכות קפדנית ובדיקת מוצר יצרה מפרט ותפקוד ייצור ברמה-עולמית תוך שמירה על מחיר תחרותי.
מבוא לפאנל Fibre Patch
פאנל תיקון סיבים, משמש בעיקר למחברי סיום ותיקון של כבל סיבים אופטיים. באמצעות לוח חלוקת סיבים, טכנאי רשת יכולים לשלוט בנקודות חיבור מסיביות ובכבלים של סיבים אופטיים בלוח הפצה. לכן, זה פשוט ונוח לניהול ותחזוקה של כבל באמצעות לוח חלוקת סיבים.
סוגי לוחות תיקון סיבים
תושבת-מתלה לעומת קיר-
לוח תיקון הסיבים-כמו מתלה-המגירה כולל לעתים קרובות מתלים אופקיים של 19 אינץ' או 23 אינץ', שיכולים להכיל עד 288 סיבים. לוחות תיקון-מתלה סיבים זמינים בשני לוחות פופולריים: לוחות בסגנון הפוך- ומגירה-.
לוחות תיקון סיבים אופטיים לקיר- נמצאים בשימוש נפוץ מאוד גם ביישומי חיבור כבלי סיבים חיצוניים או פנימיים. הם גם מאפשרים חיבור וסיום כבלים ומסייעים בהגנה על חלק הסיום.
מבוסס על גודל מתלה
גובה המתלה נמדד ביחידות RU או U, כאשר יחידת מתלה אחת שווה ל-1.75 אינץ' (44.45 מ"מ). גדלי מתלים יכולים לנוע בין 1U ל-2U, 4U ומעבר לכך. גודל 1U משמש לרוב בהתקנות סיבים, בעוד שגדלים 2U ו-4U מיועדים לסביבות בצפיפות גבוהה{10}.
שימוש פנימי לעומת שימוש חיצוני
ניתן להתקין לוחות תיקון סיבים בסביבה פנימית וחיצונית כאחד. לוחות פנימיים משמשים לעתים קרובות במרכזי נתונים, חדרי שרתים או בנייני משרדים. לוחות סיבים חיצוניים מיועדים לתנאי חוץ קשים, ומספקים עמידות ללחות, אבק, קרינת UV ותנודות טמפרטורה.
מסווג לפי מספרי יציאה
לוחות תיקון סיבים זמינים במגוון רחב של תצורות יציאות כדי להתאים לצורכי הכבלים המגוונים על פני צפיפויות שונות. יציאות הפאנל נעות בין 12, 24, 48, 72, 288 ועוד יותר. 12-יציאות, 24-יציאות ו-48-יציאות נמצאות בשימוש נרחב ביישומי מרכז נתונים. לוחות תיקון סיבים בצפיפות גבוהה ממלאים תפקיד מכריע באופטימיזציה של ניצול החלל, מה שהופך אותם לאידיאליים עבור התקנות רשת סיבים בקנה מידה גדול.
מסווג לפי סוגי מחברים
כבלים סיבים אופטיים מחוברים למחברי סיבים שונים, ולוחות תיקון סיבים תוכננו במיוחד כדי להכיל מחברי סיבים אלו. בהגדרת מרכז הנתונים, לוחות LC ו-MTP נמצאים בשימוש נרחב.
לוח תיקון-יחיד לעומת מצב ריבוי-

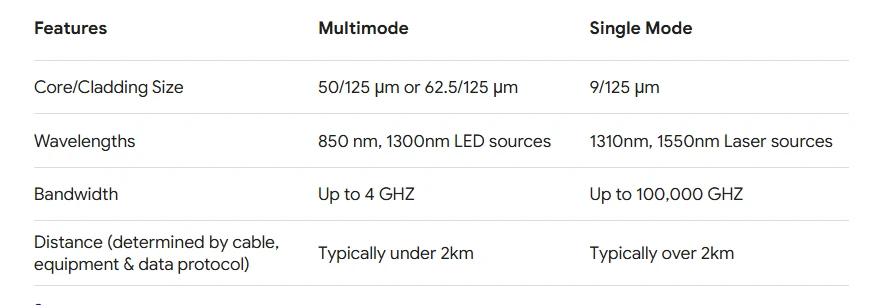

ניתן לסווג לוחות תיקון סיבים גם לסוגי -מצב יחיד ומצב רב- על סמך סוג הסיבים. לוחות תיקון במצב-יחיד מיועדים למחברי מצב-יחיד ליישור גבוה. לוחות תיקון ריבוי מצבים מתאימים למחברי ריבוי מצבים, המתאימים לרשתות למרחקים קצרים-.
לוחות תיקון סיבים טעונים לעומת לא טעונים
לוחות תיקון סיבים טעונים עמוסים בלוחות מתאמים או קלטות סיבים ופאנלי מתאם אלה מיועדים לרוב למחברי LC ו-MTP. לעומת זאת, לוחות תיקון לא טעונים הם רק פאנלים ריקים ותוכל לבחור בלוחות המתאם שאתה רוצה. בהשוואה לטעונים, לוחות תיקון לא טעונים הם גמישים יותר מכיוון שאתה יכול לבחור אחד המתאים ביותר עבורך, אבל הם יכולים להיות קצת יותר יקרים.
לוחות תיקון סגורים לעומת פתוחים
לוחות תיקון פתוחים מאפשרים גישה לחוטי תיקון הסיבים מלפנים או מאחור, ומספקים גמישות נוספת. אבל הוא ממוקם באוויר הפתוח. לוחות פתוחים כוללים בדרך כלל מסגרות מתכת ומגנים על כבלי סיבים באמצעות קסטות סיבים. לוחות סגורים יכולים להגן על כבלים וסיבים של תיקון סיבים מפני שחיקה, אבק ונזקים פיזיים. הם מספקים הגנה ואבטחה נוספת להעברת נתונים יציבה.
מפרט של פאנל Fibre Patch
יתרונות השימוש בפאנל Fibre Patch
ניהול כבלים משופר
לוחות תיקון סיבים מפחיתים את העומס ומשפרים את ניהול הכבלים על ידי שמירת כל החיבורים מאורגנים. זה מועיל במיוחד בהגדרות גדולות, שבהן כבלים לא מאורגנים יכולים ליצור בלבול ולהאט את התחזוקה.
שיפור ארגון הרשת ופתרון תקלות
על ידי ריכוז חיבורים, לוחות תיקון מאפשרים זיהוי מהיר יותר ופתרון בעיות רשת. ארגון זה מפשט את התחזוקה ומצמצם את זמן ההשבתה, מה שהופך אותו ל-חובה עבור רשתות אמינות.
בחר את המיקום האידיאלי עבור לוח התיקון.
כדאי לתכנן את זה בפירוט רב ככל האפשר. אם אתה מתקין את הפאנל במדף, למשל, תרצה לוודא שהוא ממוקם כך שניתן להזרים אליו כבלים בקלות. כאשר מאמצים שקע הארקה, כבלים בדרך כלל עוברים לתוך המתלה מלמטה, כך שתרצה להרכיב את לוח התיקון בחלק התחתון של המתלה. כאשר מאמצים שקע גשר, כבלים נכנסים דרך החלק העליון, כך שתרצה להרכיב את לוח התיקון בחלק העליון של המתלה.
מיפוי חיבורים ליציאות.
קבע איזו יציאת מתג צריכה להיות מחוברת לאיזו יציאת פאנל תיקון.
התקן את לוח התיקון.
ברגע שאתה יודע היכן צריך להרכיב את לוח התיקון ומיפית את החיבורים שיופעלו אליו, קדימה, הרכיבו אותו.
הפעל כבלים מלוח התיקון ליציאת המתג.
לאחר התקנת לוח התיקון, אתה יכול להפעיל את הכבלים מלוח התיקון ליציאת המתג כפי שתווית.
ארגן את הכבלים.
לבסוף, עליך לארגן כבלים כדי להקל על התאמות עתידיות. זה בדרך כלל כולל אגד אותם וסימון כל כבל באותו תג בשני הקצוות.
דרישות לשימוש בלוחות תיקון סיבים
אם אתה יודע איך לחבר יציאת Ethernet, אתה כבר יודע איך לחבר פאנל תיקון. אתה פשוט תחזור על התהליך כדי לחבר את היציאות המרובות האלה בפאנל שלך. עבור רוב הרשתות הביתיות, מספיק פאנל תיקון שמונה-יציאות. במקרה שאתה צריך להרחיב, אתה יכול פשוט להוסיף פאנל תיקון נוסף לקיבולת טובה יותר.
בין אם אתה צריך 8 עד 24 יציאות, יש הרבה אפשרויות של פאנל תיקונים עבור הרשת שלך. אתה יכול להתחבר לרשת עם פאנל תיקון, תוך מתן פחות כאבי ראש למנהל הרשת שלך. עם קצת עזרה מהם, אתה יכול לנהל טוב יותר את הכבלים שלך ולתקן במהירות כל רכיב כשמגיע הזמן לתיקון.
שימוש בפאנל Fibre Patch
מרכזי נתונים
במרכזי נתונים שבהם יש חשיבות מכרעת לאופטימיזציה של שטח, פאנל תיקון זה זורח. העיצוב בצפיפות-הגבוהה שלו מאפשר לך למקסם את שטח המתלה שלך תוך שמירה על קישוריות יעילה.
תקשורת
רשתות טלקומוניקציה מסתמכות על קישוריות חלקה לתקשורת ללא הפרעה. לוח התיקון 1U מבטיח שחיבורי הסיבים יישארו יציבים ואמינים.
רשתות ארגוניות
ארגונים גדולים עם רשתות נרחבות יכולים להפיק תועלת משמעותית מיכולות ניהול הכבלים היעילה של פאנל התיקון, מה שמפחית את הסיכון להשבתה.
הגדרות תעשייתיות
בסביבות תעשייתיות שבהן קישוריות חזקה היא חיונית, העמידות של לוח התיקון הזה ויכולות הצפיפות הגבוהה- הופכות אותו לבחירה מועדפת.
תהליך הזמנה ומשלוח
תלוי אם אתה רוצה לבצע התאמה אישית של לוח התיקון שלך או לא, ותלוי גם במהירות השחרור מהמכס והלוגיסטיקה, אבל אנחנו יכולים להבטיח משלוח של כבל סיבים אופטיים רגילים תוך פחות משבועיים עסקים.
מפרט והתאמה אישית של פאנל תיקון
אשר את מפרט לוח התיקון ופרטים מותאמים אישית עם המומחים שלנו. כל זה יכול להסדיר תוך שעה.
01
אישור ותשלום
לאחר קביעת כל הפרטים, בצע העברה של תשלום מקדמה. בדרך כלל, לוקח יום אחד או יומיים להגיע לחשבון הבנק שלנו.
02
ייצור ובדיקה
לאחר התשלום, ההפקה תוסדר מיד ונעדכן אותך. בדרך כלל זה 2-3 שבועות לפני המשלוח.
03
איזון ומשלוח
אנו נשלח לך פרטים על מוצרים ואריזה לפני המשלוח. ניתן לשלוח את כל המוצרים לנמל באותו היום.
04
תְעוּדָה
אריזה ומשלוח
|
אֲרִיזָה |
אנו אורזים יבוא בחביות עם משטחים; |
|
חבית אחת כל 2 ק"מ/3 ק"מ/4 ק"מ; |
|
|
גודל החבית יכול להיות מותאם אישית לפי הדרישות שלך. |
|
|
תנאי תשלום |
T/T 30% כפיקדון, 70% שולם לפני המשלוח. |
|
זמן אספקה |
10 עד 20 ימים לאחר התשלום מראש. תלוי בפריטי ההזמנה שלך ובכמות. |
|
תנאי משלוח |
EXW, FCA, FOB, CFR, CIF, DDP. |
שאלות נפוצות
כאחד מספקי לוחות הסיבים המקצועיים ביותר בסין, אנו מוצגים על ידי מוצרים איכותיים ומחיר נמוך. אנא היה סמוך ובטוח לסיטונאי או לקנות לוח תיקון סיבים מוזל למכירה כאן ולקבל הצעת מחיר מהמפעל שלנו. כמו כן, ניתן לקבל שירות מותאם אישית.
